超声圆片破碎组合刀 · 小径
产品特点
独特的左右旋交错结构设计
高效断屑、碎屑性能
精选优质超微晶硬质合金原材
蜂窝材料高效高质环保切割加工上佳选择
产品详情
· 刀具结构：

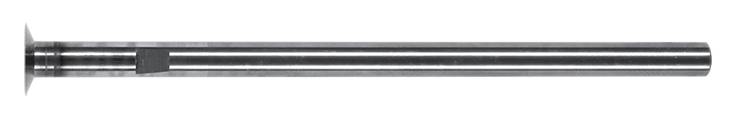

（一）圆片部分

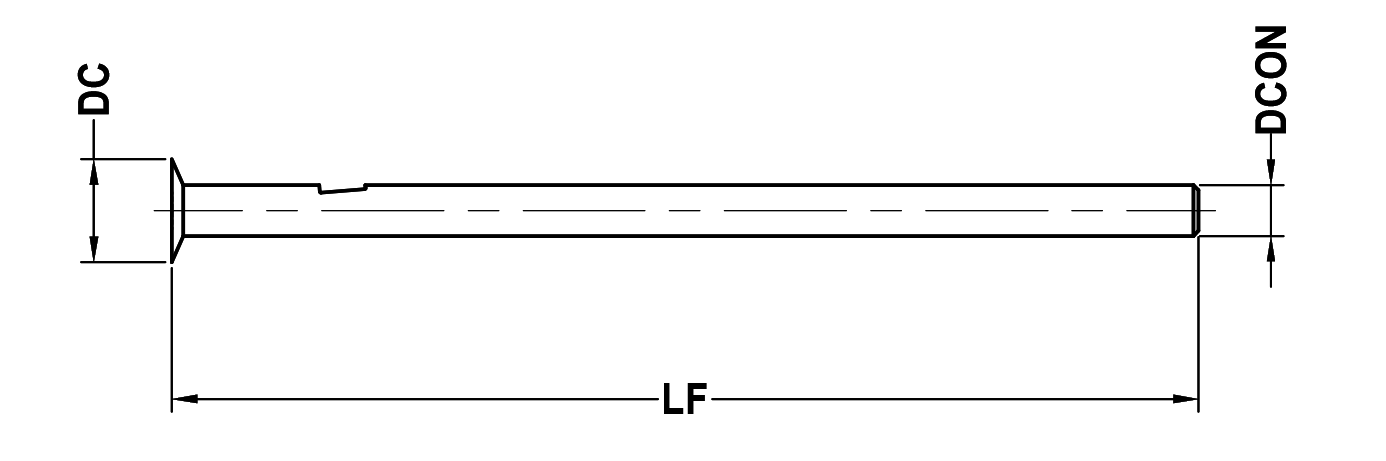

· 圆片部分产品尺寸图:
· 圆片部分产品规格（单位mm）：
| 类型 | 刀片规格 | 刀片直径 DC | 柄径 DCON | 总长 LF | 配套刀体规格 |
| 圆刃圆片 | CNH-GD-0101005100 | 10.1 | 5 | 100 | CNH-HC-0088019005 |
| 圆刃圆片 | CNH-GD-0120006100 | 12 | 6 | 100 | CNH-HC-0119019006 |
| 圆刃圆片 | CNH-GD-0127006100 | 12.7 | 6 | 100 | CNH-HC-0119019006 |
| 带齿圆片 | CNH-FD-0101005100 | 10.1 | 5 | 100 | CNH-HC-0088019005 |
| 带齿圆片 | CNH-FD-0120006100 | 12 | 6 | 100 | CNH-HC-0119019006 |
| 带齿圆片 | CNH-FD-0127006100 | 12.7 | 6 | 100 | CNH-HC-0119019006 |
* 非标可定制
· 圆片部分规格说明：

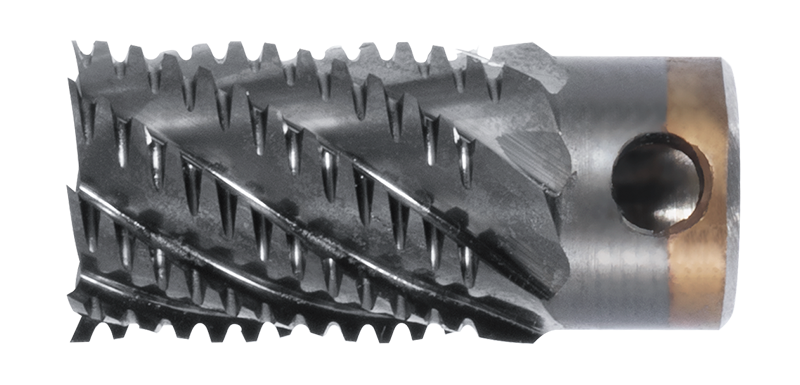

（二）破碎体部分

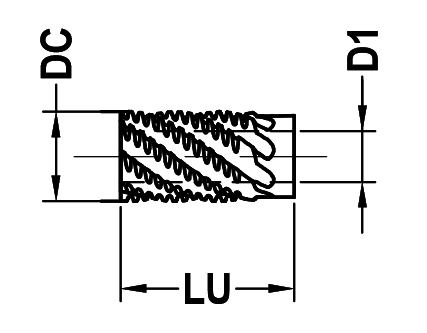

· 破碎体部分产品尺寸图:
· 破碎体部分产品规格（单位mm）：
刀体规格 | 破碎体直径 DC | 刃长 LU | 孔径 D1 | 配套圆片规格 |
CNH-HC-0088019005 | 8.8 | 19 | 5 | CNH-GD-01010050100 CNH-FD-01010050100 |
CNH-HC-0119019006 | 11.9 | 19 | 6 | CNH-GD-01200060100 CNH-FD-01200060100 CNH-GD-01270060100 CNH-FD-01270060100 |
* 非标可定制

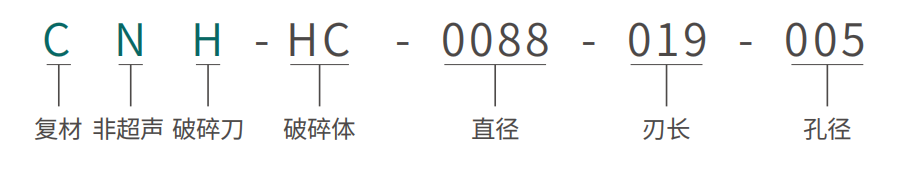

· 破碎体部分规格说明：
